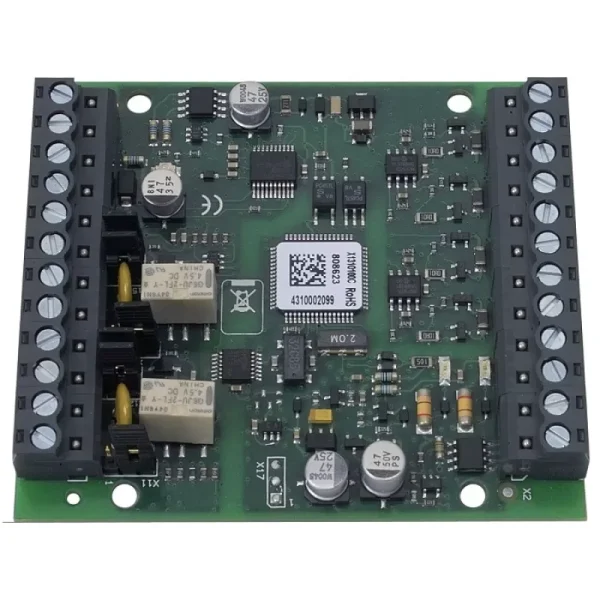

Transponder de alarmare esserbus 4 Z/2 REL cu izolator integrat
- Face posibila conectarea a 4 zone cu detectoare automate, butoane (deadresabile) sau cu detectoare speciale
- Pune la dispozitie 2 iesiri cu relee programabile. Ambele iesiri de releu se pot utiliza pentru resetarea unor detectoare de alta fabricatie. Modul in care se realizeaza aceasta functie de reset este dependenta de respectivul detector, de ex. fie prin comutarea unei intrari la GND sau prin intreruperea pe un anumit interval de timp a tensiunii de alimentare a detectorului. Ca urmare, modul de functionare al releului de reset se va defini în tools 8000 (incepand cu versiunea V1.15). O iesire de releu va comuta pentru intervalul de timp programat (1 la 14 secunde) in cazul in care intrarea corespondenta (G1 pentru releul 1, respectiv G2 pentru releul 2) trebuie resetata. Detalii privind modalitatea de resetare se gasesc in manualele detectoarelor speciale respective. Supravegherea detectoarelor si a dispozitivelor de alarmare conectate se face cu ajutorul elementelor EOL (808624/808626).
- Supraveghere relee EOL-O (or 10 kƒ / ± 40% pentru activitate nemonitorizata)
- Supravegherea circuitelor in conformitate cu EN 54-13
- Max. 100 de transpondere / centrala, Max. 31 de transpondere / bucla, Max. 127 adrese / bucla, Max. 30 de detectoare conventionale (fara controlul conectarii) / intrare, Max. 10 detectoare conventionale (cu controlul conectarii) / intrare, Max. 10 butoane / intrare, Max. 10 module de alarrmare tehnica / TAL) / intrare, Max. 5 dispozitive de alarmare audibila / iesire
- Ocupa o singura adresa pe bucla
- Tensiune de lucru 10-28 VCC
- Consum de curant max. 120 mA @ 12 VDC
- Sarcina contactelor releului 30 VDC / 1A
- Clasa de protectie IP40 (carcasa), IP55 (cu carcasa IP mare), certificare VdS G 210020, specificatie EN 54-17 : 2005
- Dimensiuni 82 x 72 x 20 mm, masa cca. 28g
- Temperatura mediului -10 °C – 50 °C, umiditate atmosferica < 95% (non-condensare)
