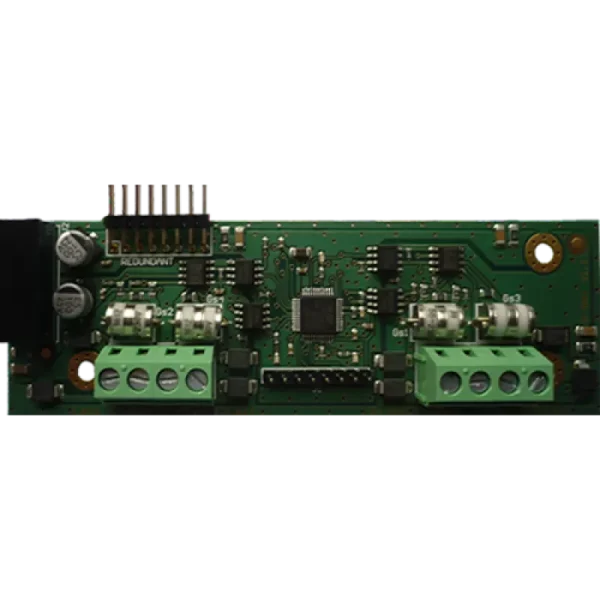

Modulul de retea redundanta IRIS/SIMPO este un modul utilizat pentru construirea unei retele intre panourile Teletek Electronics cu adresare analogica iRIS4, iRIS8 si SIMPO. Modulele permit conectarea a pana la 64 de panouri de alarma de incendiu intr-o retea si asigura o linie de conexiune de rezerva a comunicarii intre panouri. Comunicarea se realizeaza prin protocolul RS 485. Distanta maxima intre doua module de retea redundante este de 1000 m.
Caracteristici generale:
– Comunicare RS485
– Linie de conexiune de rezerva intre panouri
– 64 de panouri de alarma de incendiu in retea suportate
– Conexiune de interfata intre panou si modul
ATENTIE!
Functionarea cu modulul de retea redundant
este acceptata pentru urmatoarele revizii:
IRIS Fire Alarm Panel
LCD PCB Revizuirea hardware: 2.4 sau mai recente
MAIN Board Revizuirea firmware: 4.2 sau superioare
SIMPO Fire Alarm Panel
MAIN Board Firmware revision: 2.8 sau superioare
Protocol comunicare: RS485
Centrale pe retea: max 32
Compatibil: centrale IRIS/SIMPO
Conexiune rezerva(back-up) intre panouri: Da
Conexiune de interfata intre panou si modul: Da
Distanta maxima intre doua module: 1000 m
Programare: Locala direct din panou
Sursa de alimentare: Direct din panou
Sectiune transversala cablu: 0.5 – 2.5mm2
Panouri de alarma de incendiu in retea suportate: maxim 64
Indicator stare cu LED: LED1 – comunicare de iesire LED2 – comunicare panou-modul LED3 – comunicare de intrare
